Tire Performance Tester - Tire Flat Spot Chamber

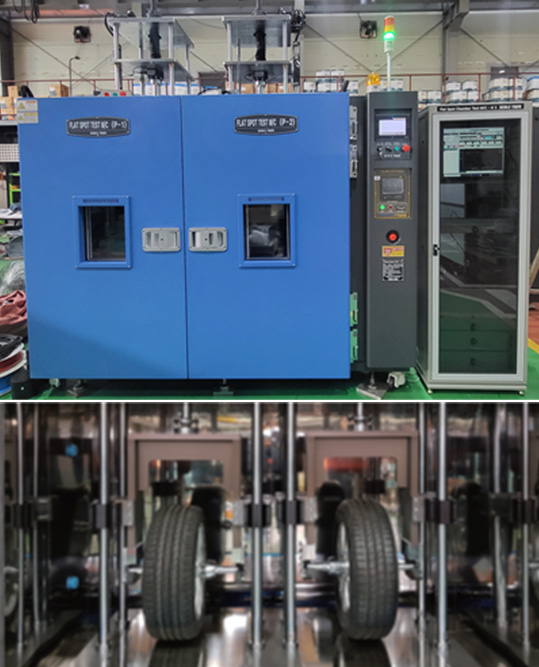

scale-tronTire Flat Spot Chamber
![](/images/sub/nc_020501.jpg)
1) 개요 및 목적
- Flat Spot 현상은 타이어가 차량의 하중을 받는 상태에서 오랫동안 정지해 있을 때 발생하는 특성으로, 지면과 접촉한 타이어 트레드 부분이 원래 모양으로 회복되지 않고 평편하게 변화 되는 현상이다.
- 이 시험장비는 Flat Spot 현상을 재현하기 위하여 온도/시간 및 하중 조건을 변수로 하여 타이어 구조에 따른 Flat Spot 정도를 평가하기 위한 시험 장비다.
2) 시험 법규
- 법규 시험은 아님,
- Car Maker 요구 (Car Maker 별 시험표준) 및 타이어 성능 연구
- HMC : ES52931-02 (플랫스팟)
- GM : GMW15438 (Flat-Spot)
3) System Configuration
Control Load Range | Load : 50 ~ 1,00kg Temp : -40°C~+120°C |
---|---|
Test Rim Size | 13" ~ 20" |
Tire Size | Out Diameter :495~1,100 mm |
Control Method | Load, Displacement |
Loading / Move | Servo Motor |
Test Speed | 2 Set |
Cooling Capacity | 1°C/min |
Power | AC 3Ø 380V / 50kW |
