Tire Performance Tester - Tire Ground Pressure Tester
scale-tronTire Ground Pressure Tester
![](/images/sub/nc_020701.jpg)
![](/images/sub/nc_020702.jpg)
1) 개요 및 목적

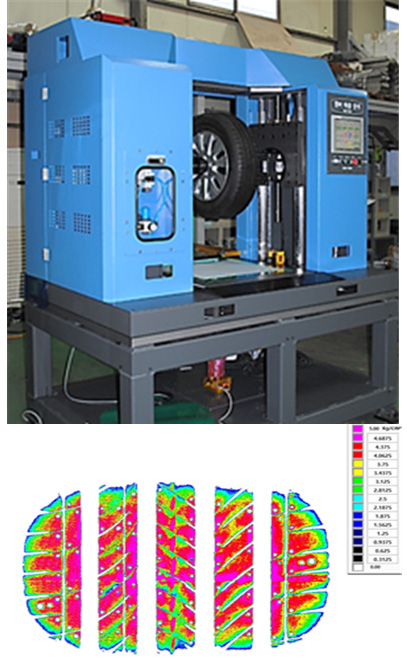

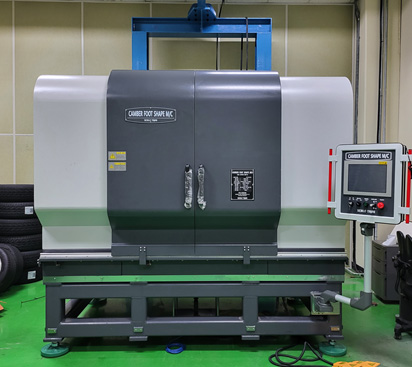

- 타이어에 하중을 가한 상태에서 노면과 접지되는 트레드면의 접지형상 및 압력분포를 측정하고 분석 하는 장비
2) System Configuration
PC | LT | |
---|---|---|
Control Range | 100 ~ 3,000 kgf | 200 ~ 5,000 kgf |
Test Rim Size | 12" ~ 20" | 15" ~ 22" |
Test Size | Out Diameter : 495 ~ 1,000mm | Out Diameter : 600 ~ 1,100mm |
Measuring Method | Camera /PVC film (Option:X-sensor) | |
Measuring Item | Foot Shape, Insulation Resistance, Sidewall Profile(Option:Finch Cut) | |
Loading / Move | Servo Motor | |
Pixel | 0.24 X 0.24 mm | |
Measuring Size | 350(W)X300(D)mm | 400(W)X350(D)mm |
Power | AC 3Ø 220V /5kW |

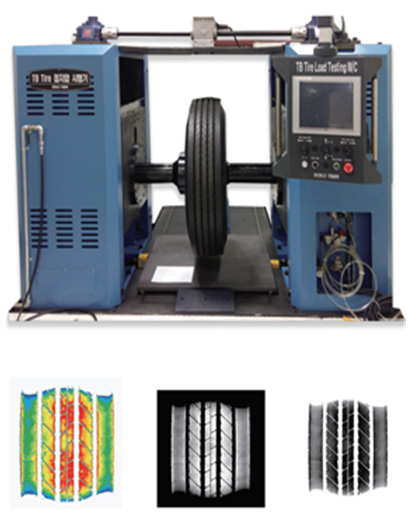

3) TBR TIRE용 접지압 시험기
- 트럭/버스용 타이어에 높은 하중을 가한 상태에서 노면과 접촉하는 트레드면의 형상 특정 및 압력분포 분석
![](/images/sub/nc_020703.jpg)
System Configuration
Control Range | 500 ~ 10,000 kgf |
---|---|
Test Rim Size | 17.5" ~ 24" |
Test Size | Out Diameter : 700~1,350 mm |
Measuring Method | Camera /PVC film (Option:X-sensor) |
Measuring Item | Foot Shape, Insulation Resistance, Sidewall Profile |
Loading / Move | Servo Motor |
Pixel | 0.24 X 0.24 mm |
Measuring Size | 450(W)X400(D) mm |
Power | AC 3Ø 220V /10kW |
