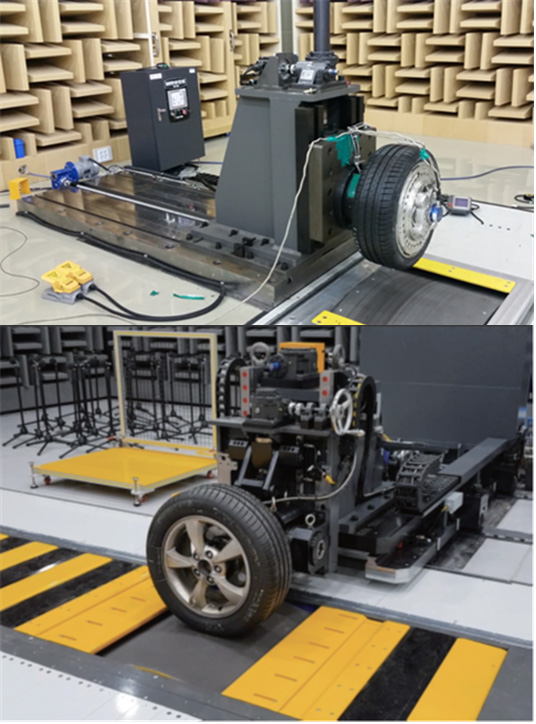

scale-tronQuarter Car of Anechoic Room
![](/images/sub/nc_030301.jpg)
1) 개요 및 목적
- Anechoic room에서 사용하는 quarter car는 차량 suspension의 가장 간단한 model로서 자동차 제조사 및 타이어 업체에서 사용하고 있다.
- 당사에서 제작하는 쿼터카 서스펜션 모델은 기본적으로 질량, 스프링, 댐퍼 시스템으로 구성 되어 있으며, 자동차는 질량, 서스펜션 코일은 스프링, 충격 흡수기는 댐퍼 역할을 한다.
2) System Configuration
Load Control Range | 100 ~ 2,000 kg |
---|---|
Test Rim Size | 13" ~ 20" |
Tire Size | Out Diameter:495~1,100mm |
Control Method | Load, Displacement |
Loading / Move | Servo Motor |
Sensor Type | Stringauge 2Axice /Fz, Fx |
Test speed | 2" / 1min & Adjustable |
Power | AC Ø3 220V / 5kW |
