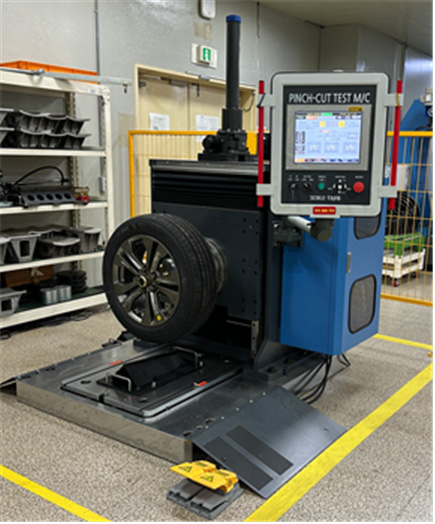

scale-tron핀치컷 시험장치
![](/images/sub/nc_030201.jpg)
1) 개요 및 목적
- 노면충격에 의해 발생할 수 있는 타이어의 Pinch Cut (카카스 절손) 내구성능 검증
- 카카스가 끊어져 중지된 시점까지 측정/기록된 Load와 Deflection 결과 Graph를 도시 및 면적 (내구력 에너지(Nm))를 계산
2) 시험 법규
- 법규 시험은 아님.
- Car Maker 요구 (Car Maker 별 시험표준)
- HMC : ES52931-06 (핀치컷)
3) System Configuration
Load Control Range | 0 ~ 5,000 kgf |
---|---|
Test Rim Size | 12 ~ 20" |
Tire Size | Out Diameter:450~1,000mm |
Measuring Sensor | Loadcell 3 Point |
Loading / Move | Servo Motor |
Power | AC Ø3 220V / 5kW |
